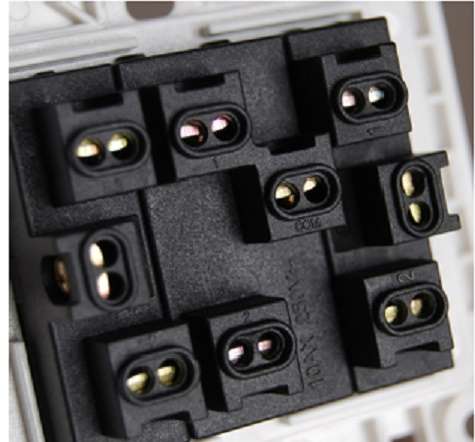

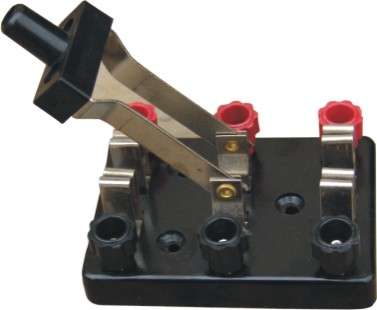

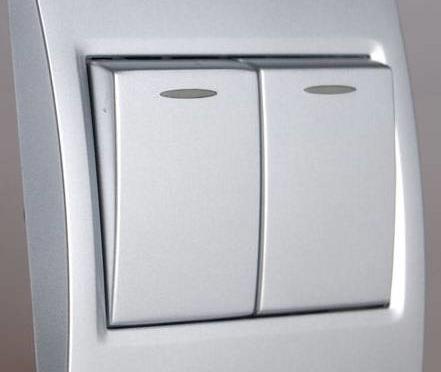

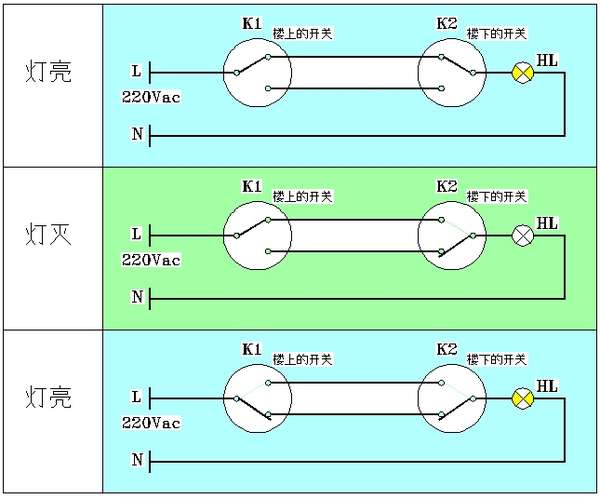

楼梯灯，下楼时在楼上打开，到楼梯下面关掉，再有一人从楼上下来从上面打开，下面还能关掉，是怎样设计的？ Patrick Zhang，电气工程师 我们看下图： 上图中，楼上的人把开关合上，线路接通，于是楼梯灯亮； 此人到了楼下，把楼下的开关往下拨动，于是线路断了，灯灭。见中图； 楼上又有人了，把楼上的开关往下拨动，于是线路通了，灯亮。见下图。 -- 这种开关叫做双联开关，需要成对配置。此产品有标配，又叫做双控开关。 举个例子，正面： 背面： -- 把与知友探讨的部分内容移入正文，如下： 许多学生知友提出用单刀双掷开关来实现题主的目的。确实，题主这个问题用单刀双掷开关就能够实现，但在实际使用时是不行的。知道为什么？因为普通的单刀双掷开关或者双刀双掷开关的安全性极差，按规范这种开关不允许安装在居家配电中。 我们看下图： 这是度娘上的照片，与实物完全一致。我们看到，这种开关连防护罩都没有，若安装到家里，不要说普通人可能会触电，连我们这些安装者都难自保。 对于家用电器，安全性是第一位的，必须符合国家标准的要求。 所以在学校里的原理性讨论是一回事，但实际使用却是另外一回事，往往前者必须符合后者。 我们以后还会进入大学课堂，将会学习更多的电学知识。在大学，电学知识已经成为电气专业了，到那时，大家就明白什么是安全性要求了。 -- 既然是学生，我就多写一些： 设 K1 开关和 K2 开关往上拨等于 1，往下拨为 0，于是 HL 点燃的逻辑表达式为： 式中表明：当两个开关都拨到上方时，灯亮；当两个开关都拨到下方时，灯也亮；当两个开关方向不一致时，灯就灭。 利用这个式子，我们可以设计出 PLC 的控制程序，也可以设计出用继电器或者接触器之类的开关电器来等效双联开关。 查看知乎原文
